Kupplung: [De]Montage und Federnwechsel
Verstärkte Kupplungsfedern in der KTM
(alle LC4-Modelle)
Die Kupplungslamellen der KTM SC/SXC/EGS scheinen
empfindlich gegenüber einem Wechsel der Ölsorte zu sein.
Selbst mit dem vorgeschriebenen Öl (Shell Advance Ultra, ein
vollsynthetisches 15W40 Mehrbereichsöl) kommt es unter
extrem(er)en Situationen zum Durchrutschen der Kupplung (s.
das Kapitel: Ölwechsel).
Dieser Schlupf tritt vor allem bei Vollgasbeschleunigungen z.
B. im 5. Gang auf und ist weder dem Öl noch den Reib-
bzw. Stahlscheiben zuträglich.
In dieser Anleitung soll eine "Do-It-Yourself"-Demontage der
Kupplung nebst Austausch der Druckfedern gegen die
verstärkten Exemplare in der Rallye-KTM beschrieben werden.
Die Operation dauert etwa 1 bis 1½ Stunden und kann
vom durchschnittlich begabten Hobbyschrauber durchgeführt
werden.
Die Betätigungskräfte wachsen beim Austausch von drei der
sechs Federn nicht in's Maßlose - selbst Enduristen mit
sechs Rallyefedern benötigen keinen Popeye-Unterarme.
Schließlich gibt es auch noch eine
hydraulische Kupplungsbetätigung
der Firma Magura, die in einem separaten Artikel beschrieben
werden wird.
Werkzeug
Besonderes Spezialwerkzeug ist nicht notwendig. Allenfalls eine 8er und
eine 10er Nuß samt Ratsche, Schraubenzieher und
Dichtungsschaber/Teppichschneidemesser. Die Ängstlichen brauchen noch
Loctite 243 für den Schalthebel.
Bezugsquellen
Als besonders freundlich im Umgang mit KTM-Fahrern hat sich
die Firma "Sommer KTM" erwiesen. Die Bestellhotline (TEL
0208/629560, FAX 0208/6281283) nimmt werktags von 9-13 und
von 14-19 Uhr, Samstags von 9-13 Uhr Wünsche entgegen.
Nach Bedarf kann hier
- ein Satz verstärkte Kupplungsfedern (Stck. DM 4,80),
- der zugehörige Federteller (um die DM 2,00),
- die Kupplungsdeckeldichtung (um die DM 10,00),
- Stahlscheiben (1,2 und 1,5 mm ca. DM 12,00),
- Reibscheiben (1,0 mm, 1,5 mm, 2,0 mm um die DM 12,00),
- Reiblamellen (DM 25,60),
- ausgedrehte Lamellen samt O-Ring (DM 29,00) und
- eine Hydraulik-Kit zum Nachrüsten (DM 350,00)
geordert werden. Die Lieferung erfolgt frei Haus gegen
Vorkasse, Nachnahme oder Rechnung.
Drei bzw. sechs Exemplare des Punkts 1 und 2
sowie die Dichtung 3 gehören zum Umfang der hier
beschriebenen Umbauarbeiten.
Vorbereitung
Als besonders praktisch erweist sich der Tausch der
Kupplungsfedern im Zusammenhang mit einem Ölwechsel. Hier kann vor dem
Einfüllen von Frischöl ohne große Schmierage das Getriebe
geöffnet werden. Analog legt man die KTM nach dem Entfernen
von Sitzbank und Tank auf die rechte Seite und bekommt so
die Kupplung ölfrei.
Los geht's!
-
Kickstarter nach hinten oben festlegen
- Schalthebel ausbauen dazu Schraube lösen u. ggf. etwas quer zur
Gewinderichtung klopfen (Vorsichtig !), damit sich die Verzahnung löst.
Schalthebel samt Dichtung entnehmen.

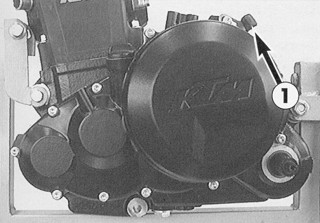

- Die 8er Schrauben ueber Kreuz lösen, dann leicht seitlich auf den
Kupplungsdeckel klopfen, damit dieser sich löst. Zur
Aufbewahrung der Schrauben hat sich ein Stück Karton
bewährt, auf den man die Umrisse der Kupplungsdeckeldichtung
aufmalt und die Schrauben an ihren angestammten Plätzen
durch den Karton sticht. In diesem Zusammenhang auf den
Kupferdichtring unter der der Düsenschraube am nächsten liegenden
8er Schraube achten und ihn bei Undichtigkeiten ggf. ersetzen.
- Kupplungsdeckel abnehmen. Dazu ggf. vorher die
Ölleitung (Fitting 5 und Düsenschraube 6) am Deckel
abnehmen.
Anm.: Das Öl ist hierzu entweder abgelassen oder die Maschine liegt mit
abgenommenem Tank auf ihrer rechten Seite.
Kupplungspaket demontieren, Federn tauschen

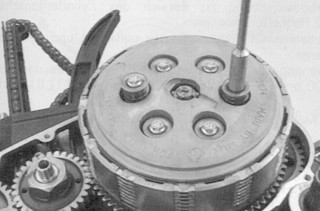

- Schrauben am Kupplungskorb über Kreuz lösen, Federn so
entspannen.
- Fleißaufgabe für Paranoiker:

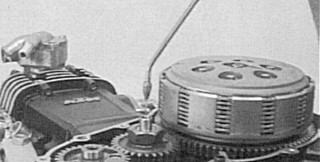

- Kupplungskorb mit Paket abnehmen.
- Modelle ab 1997: Checken, daß die letzte (innere) Scheibe einen größeren Innendurchmesser
und einen Anlauf-O-Ring hat.
- Modelle bis 1997 können mit Sommer-Teilen
nachgerüstet
werden - speziell dann,
wenn die alte Kupplung beim Einkuppeln ruckt und rupft.
- Checken, dass die scharfen Grate der Metallscheiben nach innen
weisen.
- Reibscheiben ggf. mit Waschbenzin reinigen.
- Dicke der Reib- u. Druckscheiben prüfen, Seitenschlag auf Richtplatte
prüfen.
- 3 (oder alle 6 - fuer extrem knackigen Druckpunkt) Federn durch die
verstärkten Rallyefedern austauschen. Falls nur drei eingebaut werden,
natuerlich symmetrisch.
- Falls vorhanden: Federteller an den verstärkten Federn umdrehen, sodaß
sie mit dem konvexen Ende nach außen schauen. Falls nicht vorhanden:
Federteller nachrüsten.
Kupplungsspiel prüfen
- Kupplungkorb aufsetzen, Schrauben über Kreuz festziehen. (Handfest, nicht
anknallen!)
- Kupplung auf Funktion überpüfen - Spiel muß
vorhanden sein!
Falls dieses Spiel - auch an der Ausrückwelle - nicht
vorhanden ist, muß die Kupplungsausrückung eingestellt
werden. Hierzu ist die Ausrückwelle (A) im Uhrzeigersinn auf
Anschlag zu stellen (geht behelfsmäßig durch Vergrößern des
Spiels am Kupplungshebel und leichtes Vorspannen des
Hebels mittels Kabelbinder).

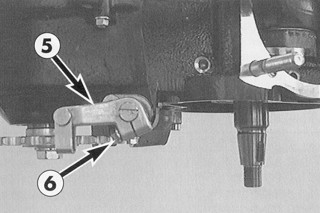

Der stirnseitige Schlitz (Abb. links) an der Ausrückwelle
sollte nun parallel zur Gehäusedichtfläche verlaufen.
Eine Korrektur ist durch Entfernen des Splints und Hinein- bzw.
Herausdrehen der Druckstange (4, Abb. rechts) möglich. Nach dem
Einstellen mit neuem Splint sichern.
Zusammenbau
- Kupplungsdeckel und Getriebegehäuse von Dichtungsresten
reinigen.
- Neue Dichtung mit etwas Silikonfett mittelschwer oder Motoröl benetzen und auf das
Getriebegehäuse aufbringen
- Kupplungsdeckel montieren, auf Innenteile (vom Kickstarter etc.) und
Paßhülsen achten.
- Leicht mit dem Handballen anklopfen
- Zunächst ueber Kreuz vorziehen, danach endgültig handfest. Nicht
anknallen!
- Schalthebel mit etwas Loctite 243 wieder befestigen, Kickstarter entlasten.
Öl auffüllen
- Motorrad aufrichten
- Falls Öl abgelassen: Öl auffüllen,
Loch am Kupplungsdeckel mit Lappen
verschliessen.
- Ölkreislauf enlüften, dazu warten bis an der Ölleitung Öl austritt.
Anschließend Ölleitung am Kupplungsdeckel befestigen. KTM EGS / Enduro
sinngemäß.
- Auf Dichtigkeit prüfen, Kupplung auf Funktion prüfen, ggf. Spiel
am Handhebel einstellen.
Fertig!
Hydraulische Kupplung
Eine hydraulische
Kupplungsbetätigung wird von der Firma Magura angeboten.
Sie nimmt den serienmäßigen Dekohebel auf und paßt an alle
KTM Viertakter (an die EGS mit leichten Modifikationen der
linken Griffarmatur). In diesem Zusammenhang ist auch das
Kupplungsspiel zu prüfen.
Viel Spaß beim Schrauben !
|
